J61TC陶瓷截止阀
上海大宇阀业有限公司是集设计、生产、销售、维修、售后服务为一体的流体行业产品专业制造厂家。公司产品J61TC陶瓷截止阀 质量可靠，生产历史悠久、技术力量雄厚、工艺先进、性能稳定、检测设备齐全，深受广大客户的好评信赖。
专业服务:
服务热线: 021-66018888
图文传真: 021-56018666
电子邮件: 326988483@qq.com
在线服务:
J61TC陶瓷截止阀

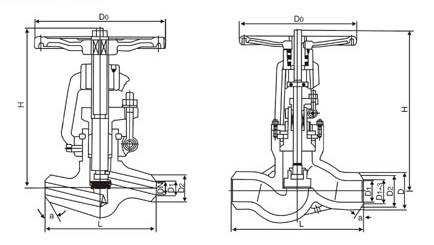

主要尺寸
|
公称通径 DN(mm) |
尺寸 (mm) |
重量 (kg) | |||||||
|
L |
D1 |
D2 |
D3 |
∝ |
H |
D0 | |||
|
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V | |||||||||
|
|
10 |
120 |
12 |
25 |
/ |
37.5° |
185 |
140 |
2.8 |
|
|
15 |
150 |
17 |
36 |
/ |
37.5° |
247 |
200 |
7.5 |
|
|
20 |
135 170 |
22 |
42 |
/ |
37.5° |
248 |
200 |
9 |
|
|
25 |
135 170 |
26 |
42 |
/ |
37.5° |
248 |
240 |
9.5 |
|
|
32 |
170 180 |
31 |
44 |
/ |
37.5° |
248.5 |
280 |
15 |
|
|
40 |
230 |
38 |
60 |
/ |
37.5° |
440 |
280 |
23 |
|
|
50(1) |
250 |
50 |
82 |
/ |
32° |
450 |
320 |
60 |
|
|
50(2) |
320 350 |
50 |
82 |
/ |
32° |
450 |
320 |
64 |
|
|
65 |
370 360 |
69 |
100 |
110 |
32° |
669 |
400 |
74 |
|
|
80 |
400 430 470 |
84 |
108 |
130 |
32° |
669 |
450 |
112.5 |
|
|
100 |
455 560 |
107 |
144 |
165 |
32° |
755 |
500 |
178.5 |
|
注： DN50为两种结构 | |||||||||
|
J61Y-P55/110V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V | |||||||||
|
10 |
120 |
12 |
28 |
/ |
37.5° |
189 |
140 |
3 | |
|
15 |
150 |
17 |
40 |
/ |
37.5° |
250 |
200 |
9 | |
|
20 |
135 170 |
22 |
46 |
/ |
37.5° |
252 |
200 |
11 | |
|
25 |
135 170 |
26 |
46 |
/ |
37.5° |
254 |
240 |
13 | |
|
32 |
170 180 |
31 |
49 |
/ |
37.5° |
254 |
280 |
17 | |
|
40 |
230 |
38 |
60 |
/ |
37.5° |
440 |
280 |
23 | |
|
50(1) |
250 |
50 |
90 |
/ |
37.5° |
453 |
320 |
68 | |
|
50(2) |
320 350 |
50 |
90 |
/ |
37.5° |
455 |
320 |
72 | |
|
65 |
370 260 |
69 |
104 |
110 |
32° |
630 |
400 |
83 | |
|
80 |
400 430 470 |
84 |
110 |
140 |
32° |
672 |
450 |
118 | |
|
100 |
455 560 |
107 |
148 |
170 |
32° |
761 |
500 |
185 | |
