陶瓷双相流对夹式闸阀
上海大宇阀业有限公司是集设计、生产、销售、维修、售后服务为一体的流体行业产品专业制造厂家。公司产品陶瓷双相流对夹式闸阀 质量可靠，生产历史悠久、技术力量雄厚、工艺先进、性能稳定、检测设备齐全，深受广大客户的好评信赖。
专业服务:
服务热线: 021-66018888
图文传真: 021-56018666
电子邮件: 326988483@qq.com
在线服务:
LXLZ941TC陶瓷双相流对夹式闸阀
|
特点: 1、 密封面材料：结构陶瓷或超硬表面合金材料二种。 2、 适用于煤渣，灰渣等气、固混合介质，闸板、阀座和流道部位采用了结构陶瓷材料制造，耐磨损，长寿命。 3、 密封性能优越，并可进行密封面修复。 4、 进口阀座可作刮灰板，即使在落灰情况下也关闭自如。 5、 阀体腔体结构彻底避免了卡阻、积灰的问题。 6、 驱动方式：手动、气动和电动等。 |
|
|
应用规范
|
设计依据 |
GB |
API |
ASME |
|
设计标准 |
GB/T12237 |
API 6D |
ASME B16.34 |
|
结构长度 |
GB/T12221 |
API 6D |
ASME B16.10 |
|
连接法兰 |
GB/T9113 JB/T79 |
ASME B16.5、B16.47 | |
|
试验和检验 |
JB/T9092 |
API 6D |
API 598 |
试验压力 单位 : MPa
|
公称压力 |
常温大工作压力 |
壳体 试验压力 |
气密封 试验压力 |
高压密封 试验压力 |
|
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
6.4 |
6.4 |
9.6 |
0.6 |
7.1 |
|
Class 150 |
2.0 |
3.0 |
0.6 |
2.2 |
|
Class 300 |
5.0 |
7.5 |
0.6 |
5.5 |

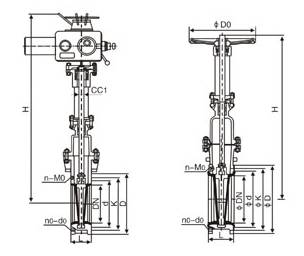

主要尺寸
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
L |
D |
K |
d |
n-d |
n-M |
D |
H | |
|
手动 |
电动 | |||||||||
|
1.6C |
50 |
100 |
165 |
125 |
99 |
2-ф18 |
2-M16 |
280 |
320 |
470 |
|
65 |
100 |
185 |
145 |
118 |
2-ф18 |
2-M16 |
280 |
390 |
560 | |
|
80 |
110 |
200 |
160 |
132 |
4-ф18 |
4-M16 |
280 |
478 |
660 | |
|
100 |
120 |
220 |
180 |
156 |
4-ф18 |
4-M16 |
320 |
549 |
730 | |
|
125 |
130 |
250 |
210 |
184 |
4-ф20 |
4-M16 |
320 |
798 |
925 | |
|
150 |
140 |
280 |
240 |
211 |
4-ф22 |
4-M20 |
320 |
849 |
1200 | |
|
200 |
150 |
340 |
295 |
266 |
6-ф26 |
6-M24 |
360 |
890 |
1280 | |
|
250 |
150 |
405 |
355 |
319 |
6-ф26 |
6-M24 |
360 |
950 |
1390 | |
|
300 |
160 |
460 |
410 |
370 |
6-ф26 |
6-M24 |
400 |
1000 |
1500 | |
|
350 |
180 |
520 |
470 |
429 |
8-ф26 |
8-M24 |
400 |
1110 |
1450 | |
|
400 |
210 |
580 |
525 |
480 |
8-ф30 |
8-M27 |
450 |
1190 |
1650 | |
|
450 |
230 |
640 |
585 |
548 |
10-ф30 |
10-M27 |
560 |
1260 |
1800 | |
|
500 |
240 |
715 |
650 |
609 |
10-ф33 |
10-M30 |
560 |
1330 |
1900 | |
|
2.5 |
50 |
100 |
165 |
125 |
99 |
2-ф18 |
2-M16 |
280 |
320 |
|
|
65 |
100 |
185 |
145 |
118 |
2-ф18 |
2-M16 |
280 |
390 |
| |
|
80 |
110 |
200 |
160 |
132 |
4-ф18 |
4-M16 |
280 |
478 |
| |
|
100 |
120 |
235 |
190 |
156 |
4-ф18 |
4-M16 |
320 |
549 |
| |
|
125 |
130 |
270 |
220 |
184 |
4-ф20 |
4-M16 |
320 |
798 |
| |
|
150 |
140 |
300 |
250 |
211 |
4-ф22 |
4-M20 |
320 |
840 |
| |
|
200 |
150 |
360 |
310 |
274 |
6-ф26 |
6-M24 |
360 |
890 |
| |
|
250 |
150 |
425 |
370 |
330 |
6-ф26 |
6-M24 |
360 |
950 |
| |
|
300 |
160 |
485 |
430 |
389 |
8-ф30 |
8-M27 |
400 |
1000 |
| |
|
350 |
180 |
555 |
490 |
448 |
8-ф33 |
8-M30 |
400 |
1190 |
| |
|
400 |
210 |
620 |
550 |
503 |
8-ф36 |
8-M33 |
450 |
1250 |
| |
|
450 |
230 |
670 |
600 |
548 |
10-ф36 |
10-M33 |
560 |
1330 |
| |
|
500 |
240 |
730 |
660 |
609 |
10-ф36 |
10-M33 |
560 |
1430 |
| |
|
4.0 |
50 |
100 |
165 |
125 |
99 |
2-ф16 |
2-M16 |
280 |
320 |
|
|
65 |
100 |
185 |
145 |
118 |
2-ф16 |
2-M16 |
280 |
390 |
| |
|
80 |
110 |
200 |
160 |
132 |
4-ф16 |
4-M16 |
280 |
478 |
| |
|
100 |
120 |
235 |
190 |
156 |
4-ф20 |
4-M20 |
320 |
549 |
| |
|
125 |
140 |
270 |
220 |
184 |
4-ф24 |
4-M24 |
320 |
798 |
| |
|
150 |
140 |
300 |
250 |
211 |
4-ф24 |
4-M24 |
360 |
849 |
| |
|
200 |
140 |
375 |
320 |
284 |
6-ф30 |
6-M27 |
360 |
950 |
| |
|
250 |
160 |
450 |
385 |
345 |
6-ф33 |
6-M30 |
400 |
1000 |
| |
|
300 |
180 |
515 |
450 |
409 |
8-ф33 |
8-M30 |
400 |
1000 |
| |
|
350 |
200 |
580 |
510 |
465 |
8-ф36 |
8-M33 |
560 |
1190 |
| |
|
400 |
240 |
660 |
585 |
535 |
8-ф36 |
8-M33 |
560 |
1260 |
| |
|
450 |
260 |
685 |
670 |
560 |
10-ф36 |
10-M36 |
720 |
1310 |
| |
|
500 |
280 |
755 |
670 |
615 |
10-ф39 |
10-M39 |
720 |
1330 |
| |
