耐磨陶瓷排渣止回阀
上海大宇阀业有限公司是集设计、生产、销售、维修、售后服务为一体的流体行业产品专业制造厂家。公司产品耐磨陶瓷排渣止回阀 质量可靠，生产历史悠久、技术力量雄厚、工艺先进、性能稳定、检测设备齐全，深受广大客户的好评信赖。
专业服务:
服务热线: 021-66018888
图文传真: 021-56018666
电子邮件: 326988483@qq.com
在线服务:

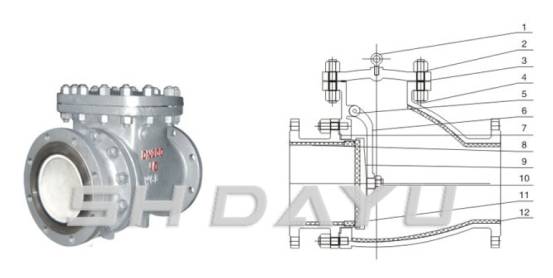

PH44TC耐磨陶瓷排渣止回阀
特点：
1、该阀门用于输送渣水混合物介质的管路上作为止回装置。
2、排渣阀阀体部分壁厚加耐磨陶瓷，耐磨性特强。
3、排渣阀为平行式闸板结构，密封可靠，启闭轻便，检修方便。
4、适用介质：灰渣水混合物，渣水比>1:6,大粒度≤50mm。
|
|
应用规范
|
设计依据 |
GB |
API |
ASME |
|
设计标准 |
GB/T12237 |
API 6D |
ASME B16.34 |
|
结构长度 |
GB/T12221 |
API 6D |
ASME B16.10 |
|
连接法兰 |
GB/T9113 JB/T79 |
ASME B16.5、B16.47 | |
|
试验和检验 |
JB/T9092 |
API 6D |
API 598 |
试验压力 单位：MPa
|
公称压力 |
常温大工作压力 |
壳体试验压力 |
气密封试验压力 |
高压密封试验压力 |
|
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
6.4 |
6.4 |
9.6 |
0.6 |
7.1 |
|
Class150 |
2.0 |
3.0 |
0.6 |
2.2 |
|
Class300 |
5.0 |
7.5 |
0.6 |
5.5 |
主要尺寸
|
型号 |
公称通径 N(mm) |
尺寸(mm) |
重量 (kg) | |||||||
|
L |
D |
D1 |
D2 |
Z-φd |
b |
f |
H | |||
|
PH44H-10C |
80 |
241 |
200 |
160 |
132 |
8-φ18 |
20 |
3 |
260 |
48 |
|
100 |
292 |
220 |
180 |
156 |
8-φ18 |
20 |
3 |
270 |
63 | |
|
150 |
356 |
285 |
240 |
212 |
8-φ22 |
22 |
3 |
290 |
120 | |
|
200 |
495 |
340 |
295 |
268 |
8-φ22 |
22 |
3 |
345 |
200 | |
|
250 |
622 |
395 |
350 |
320 |
12-φ22 |
24 |
3 |
412 |
250 | |
|
300 |
698 |
445 |
400 |
370 |
12-φ22 |
26 |
3 |
468 |
320 | |
|
350 |
787 |
505 |
460 |
430 |
16-φ22 |
28 |
4 |
524 |
400 | |
|
400 |
900 |
565 |
515 |
482 |
16-φ26 |
30 |
4 |
600 |
517 | |
|
450 |
918 |
615 |
565 |
532 |
20-φ26 |
32 |
4 |
670 |
610 | |
|
500 |
978 |
670 |
620 |
585 |
20-φ26 |
34 |
4 |
750 |
705 | |
|
PH44H-16C |
80 |
241 |
200 |
160 |
132 |
8-φ18 |
20 |
3 |
260 |
48 |
|
100 |
292 |
220 |
180 |
156 |
8-φ18 |
20 |
3 |
270 |
63 | |
|
150 |
356 |
285 |
240 |
212 |
8-φ22 |
24 |
3 |
290 |
130 | |
|
200 |
495 |
340 |
295 |
268 |
12-φ22 |
24 |
3 |
345 |
210 | |
|
250 |
622 |
405 |
355 |
320 |
12-φ26 |
26 |
3 |
412 |
260 | |
|
300 |
698 |
460 |
410 |
370 |
12-φ26 |
28 |
4 |
468 |
330 | |
|
350 |
787 |
520 |
470 |
429 |
16-φ26 |
30 |
4 |
524 |
415 | |
|
400 |
900 |
580 |
525 |
480 |
16-φ30 |
32 |
4 |
600 |
532 | |
|
450 |
918 |
640 |
585 |
548 |
20-φ30 |
34 |
4 |
670 |
625 | |
|
500 |
978 |
715 |
650 |
609 |
20-φ30 |
36 |
4 |
750 |
720 | |
|
PH44H-25 |
80 |
318 |
200 |
160 |
132 |
8-φ18 |
24 |
3 |
260 |
48 |
|
100 |
356 |
235 |
190 |
156 |
8-φ22 |
24 |
3 |
270 |
65 | |
|
150 |
444 |
300 |
250 |
212 |
8-φ26 |
28 |
3 |
290 |
140 | |
|
200 |
535 |
360 |
310 |
278 |
12-φ26 |
30 |
3 |
345 |
230 | |
|
250 |
622 |
425 |
370 |
335 |
12-φ30 |
32 |
4 |
412 |
280 | |
|
300 |
711 |
485 |
430 |
390 |
16-φ30 |
34 |
4 |
648 |
350 | |
|
350 |
838 |
555 |
490 |
450 |
16-φ33 |
38 |
4 |
524 |
440 | |
|
400 |
864 |
620 |
550 |
505 |
16-φ36 |
40 |
4 |
600 |
550 | |
|
450 |
978 |
670 |
600 |
555 |
20-φ36 |
42 |
4 |
670 |
650 | |
|
500 |
1016 |
730 |
660 |
615 |
20-φ36 |
44 |
4 |
750 |
745 | |
