Z644TC/Z674TC耐腐陶瓷出料阀
|
特点： 本阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水等介质在管道上作启闭之用。使用公称压力1.0MPa, 适用温度≤425℃，气源压力0.6-0.8Mpa。 本阀参照Armstrong阀门技术，关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件及无缝钢管焊接、填料采用硬密封件。 本阀密封性能好，耐磨性强，启动负荷小，卡灰及结灰现象少，使用寿命长。 |
主要零件材料
|
|
应用规范
|
设计依据 |
GB |
API |
ASME |
|
设计标准 |
GB/T12237 |
API 6D |
ASME B16.34 |
|
结构长度 |
GB/T12221 |
API 6D |
ASME B16.10 |
|
连接法兰 |
GB/T9113 JB/T79 |
ASME B16.5、B16.47 | |
|
试验和检验 |
JB/T9092 |
API 6D |
API 598 |
试验压力 单位: Mpa
|
公称压力 PN |
常温大工作压力 |
壳体 试验压力 |
气密封 试验压力 |
高压密封 试验压力 |
|
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
6.4 |
6.4 |
9.6 |
0.6 |
7.1 |
|
Class 150 |
2.0 |
3.0 |
0.6 |
2.2 |
|
Class 300 |
5.0 |
7.5 |
0.6 |
5.5 |

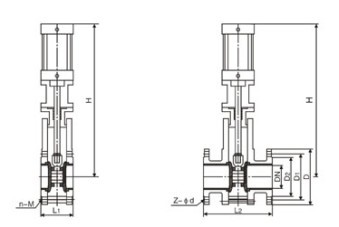

主要尺寸
|
型号 |
PN |
尺寸(mm) | ||||||||
|
DN |
≈L1 |
≈L2 |
D |
D1 |
D2 |
n-M |
Z-фd |
≈H | ||
|
Z644TC Z674TC |
0.6MPa |
50 |
121 |
229 |
140 |
110 |
90 |
4-M12 |
4-ф14 |
480 |
|
65 |
121 |
229 |
160 |
130 |
110 |
4-M12 |
4-ф14 |
500 | ||
|
80 |
130 |
255 |
185 |
150 |
125 |
4-M16 |
4-ф18 |
630 | ||
|
100 |
150 |
298 |
205 |
170 |
145 |
4-M16 |
4-ф18 |
690 | ||
|
125 |
170 |
310 |
235 |
200 |
175 |
8-M16 |
8-ф18 |
720 | ||
|
150 |
170 |
360 |
260 |
225 |
200 |
8-M16 |
8-ф18 |
810 | ||
|
200 |
200 |
380 |
315 |
280 |
255 |
8-M16 |
8-ф18 |
950 | ||
|
250 |
250 |
450 |
370 |
335 |
310 |
12-M16 |
12-ф18 |
1180 | ||
|
300 |
300 |
500 |
435 |
395 |
362 |
12-M20 |
12-ф23 |
1390 | ||
|
350 |
350 |
550 |
485 |
445 |
412 |
12-M20 |
12-ф23 |
1500 | ||
|
1.0MPa |
50 |
121 |
229 |
160 |
125 |
100 |
4-M16 |
4-ф18 |
480 | |
|
65 |
121 |
229 |
180 |
145 |
120 |
4-M16 |
4-ф18 |
500 | ||
|
80 |
130 |
255 |
195 |
160 |
135 |
8-M16 |
8-ф18 |
630 | ||
|
100 |
150 |
298 |
215 |
180 |
155 |
8-M16 |
8-ф18 |
690 | ||
|
125 |
170 |
310 |
245 |
210 |
185 |
8-M16 |
8-ф18 |
720 | ||
|
150 |
170 |
360 |
280 |
240 |
210 |
8-M20 |
8-ф23 |
810 | ||
|
200 |
200 |
380 |
335 |
295 |
265 |
8-M20 |
8-ф23 |
950 | ||
|
250 |
250 |
450 |
390 |
350 |
320 |
12-M20 |
12-ф23 |
1180 | ||
|
300 |
300 |
500 |
440 |
400 |
368 |
12-M20 |
12-ф23 |
1390 | ||
|
350 |
350 |
550 |
500 |
460 |
428 |
16-M20 |
16-ф23 |
1500 | ||
|
1.6MPa |
50 |
121 |
229 |
160 |
125 |
100 |
4-M16 |
4-ф18 |
480 | |
|
65 |
121 |
229 |
180 |
|
120 |
4-M16 |
4-ф18 |
500 | ||
|
80 |
130 |
255 |
195 |
160 |
135 |
8-M16 |
8-ф18 |
630 | ||
|
100 |
150 |
298 |
215 |
180 |
155 |
8-M16 |
8-ф18 |
690 | ||
|
125 |
170 |
310 |
245 |
210 |
185 |
8-M16 |
8-ф18 |
720 | ||
|
150 |
170 |
360 |
280 |
240 |
210 |
8-M20 |
8-ф23 |
810 | ||
|
200 |
200 |
380 |
335 |
295 |
265 |
12-M20 |
12-ф23 |
950 | ||
|
250 |
250 |
450 |
405 |
355 |
320 |
12-M22 |
12-ф25 |
1180 | ||
|
300 |
300 |
500 |
460 |
410 |
375 |
12-M22 |
12-ф25 |
1390 | ||
|
350 |
350 |
550 |
520 |
470 |
435 |
16-M22 |
16-ф25 |
1500 | ||
