不锈钢电动四通换向球阀产品介绍

产品特点

不锈钢电动四通换向球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。

本阀门系列可配置多种驱动装置

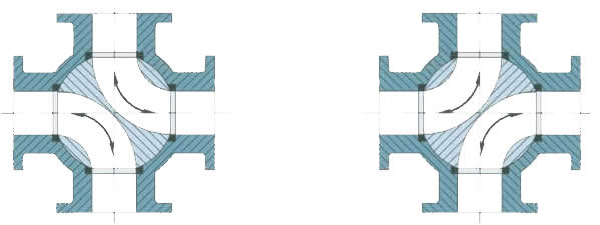

四通球阀介质流向原理

如图所示，“LL'’型四通球阀只需操作板手或执行器将球体转动90’，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

主要零件材质

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺柱	35CrMoA	A193-B7

主要性能规范

公称压力 PN(MPa)		试验压力
		壳体	高压液密封	低压气密封
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28-350℃
应用规范	连接法兰		JB79-59、GB9113、HG20592-97、ANSI B16.5
	检验试验		GB9/T 9092-99、API 598
其余制造规范均按本厂标准

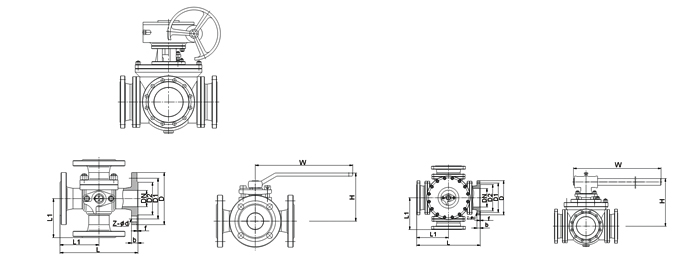

主要外型与连接尺寸表

公称压力或压力级	主要尺寸	公称通径
公称压力或压力级	主要尺寸	15/1/2″	20/3/4″	25/1″	32/11/4″	40/11/2″	50/2″	65/21/2″	80/3″	100/4″	125/5″	150/6″	200/8″
PN1.6MFb	L	150	150	180	200	220	240	260	280	320	380	440	550
PN2.5MFh	L1	75	75	90	100	110	120	130	140	160	190	220	275
PN4.0MFb	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>

订货须知：

一、①四通球阀产品名称与型号②四通球阀口径③四通球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的四通球阀型号，请按四通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
