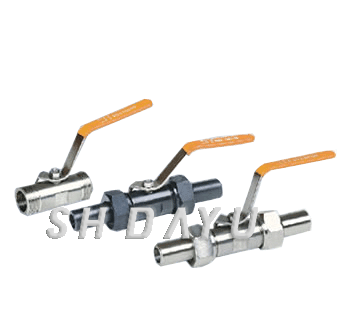

Q21F广式球阀

上海大宇阀业有限公司是集设计、生产、销售、维修、售后服务为一体的流体行业产品专业制造厂家。公司产品Q21F广式球阀 质量可靠，生产历史悠久、技术力量雄厚、工艺先进、性能稳定、检测设备齐全，深受广大客户的好评信赖。

专业服务:
服务热线: 021-66018888
图文传真: 021-56018666
电子邮件: 326988483@qq.com

在线服务:

产品介绍同类产品在线讯盘

Q21F广式球阀产品介绍

尺寸图

一、产品[广式外螺纹球阀]的详细资料：

产品型号：Q21F

产品名称：广式外螺纹球阀

产品特点：应用规范公称压力：1.6-6。4MPa 适用温度范围：2-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。螺纹类型：ZG.G·NPT.BSPT.BSP.DIN259/2999 广式外螺纹球阀,对焊球阀.

二、主要零件材料：

零件名称

阀体

球体、阀杆

手柄

密封圈

垫片、填料

Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C

A105、45

1Cr18/1Cr18Ni9Ti

不锈钢SS304

聚四氟乙烯PTFE
对位聚笨PPL

聚四氟乙烯PTFE
对位聚笨PPL

Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P

1Cr18Ni9Ti

SS304/1Cr18Ni9Ti

Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R

SS316/Cr18Ni12Mo2Ti

SS316/Cr18Ni12Mo2Ti

三、广式外螺纹球阀主要尺寸：

公称直径

尺寸（mm）

d

L

L1

M

Lo

Q61对焊接头总长

6

8

85

15

20×1.5

110

166

10

10

85

16

24×1.5

110

166

15

10

85

18

30×2

110

172

20

13

90

18

36×2

110

187

25

17

100

20

42×2

110

227

32

22

120

20

52×2

150

235

40

25

135

25

60×3

150

255

50

32

140

25

72×3

150

291

螺纹标准：GB196

订货须知：

1.产品型号与名称

2.公称通径DN

3.额定流量系数KV

4.公称压力和压差

5.阀体和阀内组件材料

6.流量特性

7.适用温度

8.电源电压和控制信号

9.是否带附件

产品介绍同类产品在线讯盘

Q21F广式球阀同类产品

产品介绍同类产品在线讯盘

Q21F广式球阀在线讯盘

零件名称	阀体	球体、阀杆	手柄	密封圈	垫片、填料
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢SS304	聚四氟乙烯PTFE 对位聚笨PPL	聚四氟乙烯PTFE 对位聚笨PPL
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P	1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R	SS316/Cr18Ni12Mo2Ti	SS316/Cr18Ni12Mo2Ti

公称直径	尺寸（mm）
公称直径	d	L	L1	M	Lo	Q61对焊接头总长
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2	150	235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	150	291
