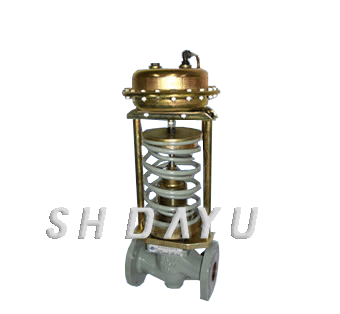

ZZYP自力式压力调节阀

上海大宇阀业有限公司是集设计、生产、销售、维修、售后服务为一体的流体行业产品专业制造厂家。公司产品ZZYP自力式压力调节阀 质量可靠，生产历史悠久、技术力量雄厚、工艺先进、性能稳定、检测设备齐全，深受广大客户的好评信赖。

专业服务:
服务热线: 021-66018888
图文传真: 021-56018666
电子邮件: 326988483@qq.com

在线服务:

产品说明

通用型自力式压力调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。该产品由低流阻单座(套筒)阀体、波纹管(套筒)平衡件及执行机构组成。是符合国际标准的新一代阀门产品，其特点有： 1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境； 2、结构简单，维护工作量小； 3、设定点可调且范围宽，便于用户在设定范围内连续调整； 4、膜片式执行机构较气缸式机构检测精度高，动作灵敏； 5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供电、供气且又需控制液体及气体压力的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高30%-40%，效果显著.

1:概述
B800自力型差压调节阀

2:主要技术参数

公称通径(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数(Kv)	3.2	5	8	12.5	20	32	50	80	125	190	280	420	500
公称压力(Mpa)	1.6、4.0
压力设定值范围(Kpa)	5～25、10～60、20～100、50～150、100～250、 200～500、450～1000
压力平衡件	波纹管									套筒
大允许压差△P(Mpa)	2.5						2.0		1.6		1.5	1.0
介质温度(℃)	气体≤80；液体≤140；加隔离罐≤200
固有流量特性	快开(特性与国外相同)
法兰连接形式	PN1.6MPa按GB9113.1-2000平面、突面整体钢制管法兰，阀体突面 PN4.0MPa按GB9113.1-2000凹凸面整体钢管法兰，阀体凹面
执行机构信号接口	M12×1.5

注：可为用户提供按ANSI.JPI等法兰标准制造的产品。

表三单位：mm

公称通径 DN		15	20	25	32	40	50	65	80	100	125	150	200	250
法兰端面距 L		140		160	180	200	230	290	310	350	400	480	630	700
高度 H		390						450		520	625	725	895
0.05～0.25	高度 H	610						685		740	990	1120	1260
	膜头 A
	重量 Kg	21	21.5	22.5	29	29.5	32	46	51	65	135	185	425	485
0.1～0.6	高度 H	610						685		740	990	1120	1260
	膜头 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
0.2～1.0	高度 H	610						685		740	990	1120	1260
	膜头 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
0.5～1.5	高度 H	610						685		740	990	1120	1260
	膜头 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
1.0～2.5	高度 H	610						685		740	990	1120	1260
	膜头 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
2.0～5.0 4.5～10	高度 H	610						685		740	990	1120	1260
	膜头 A
	重量 Kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485

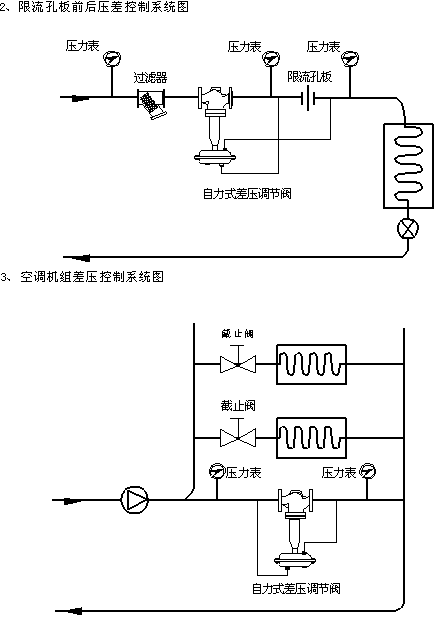

4:应用典列

订货须知：

一、①通用型自力式压力调节阀产品名称与型号②通用型自力式压力调节阀口径③通用型自力式压力调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的通用型自力式压力调节阀型号，请按通用型自力式压力调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
